Détails de produit
Lieu d'origine: LA CHINE
Nom de marque: Passional
Numéro de modèle: 、 100A de PSN-ANTANT-8S-50A
Conditions de paiement et d'expédition
Quantité de commande min: 2-99 morceaux
Prix: negotiable
Matière première: |
FR-4 |
Épaisseur de cuivre: |
1/2OZ 1OZ 2OZ 3OZ |
Épaisseur de conseil: |
2mm |
Nom de produit: |
Systèmes de gestion de batterie |
Utilisation: |
Paquets de batterie au lithium |
Communication: |
CAN/RS485 |
fonction: |
Fonction d'équilibre |
Couleur: |
Argent |
Matériel: |
Alumimum |
Vente des unités: |
Article simple |
Type de paquet: |
emballage pélliculé et carton |
Matière première: |
FR-4 |
Épaisseur de cuivre: |
1/2OZ 1OZ 2OZ 3OZ |
Épaisseur de conseil: |
2mm |
Nom de produit: |
Systèmes de gestion de batterie |
Utilisation: |
Paquets de batterie au lithium |
Communication: |
CAN/RS485 |
fonction: |
Fonction d'équilibre |
Couleur: |
Argent |
Matériel: |
Alumimum |
Vente des unités: |
Article simple |
Type de paquet: |
emballage pélliculé et carton |
8S 50A, 100A Lithium Ion Smart BMS Board Batterie protégée
ANT-8S-50A, 100A, un BMS tout-en-un, dont les principales fonctions comprennent la détection de la tension de l'unité,
détection de température, détection de haute tension, équilibrage de la batterie, communication 485/TTL, Bluetooth
(application mobile), sommeil et réveil, retard de coupure, évaluation de l'électricité résiduelle, contrôle MOS, etc.
Description de la batterie du BMS:
L'unité du système de gestion de la batterie BMS comprend un système de gestion de la batterie BMS, une commande
module, module d'affichage, module de communication sans fil, équipement électrique, batterie pour
- une batterie pour l'alimentation de l'équipement électrique, et un module de collecte pour la collecte des informations sur la batterie.
Le système de gestion de la batterie BMS est connecté au module de communication sans fil et le
module d'affichage respectivement par l'interface de communication, l'extrémité de sortie du module d'acquisition
est connecté à l'extrémité d'entrée du système de gestion de la batterie du BMS, à l'extrémité de sortie du BMS
la batterie du système de gestion est connectée à l'extrémité d'entrée du module de commande et le module de commande
est respectivement connecté à la batterie et à l'équipement électrique, le BMS de gestion de la batterie
Le système est connecté au serveur via un module de communication sans fil.
Fonction de base
1Fonction des dents bleues
Vérifiez les paramètres tels que le réglage de différents types de cellules, le numéro de connexion de la série de la batterie, la capacité de la batterie,
l'affichage des informations de protection et de l'enregistrement des erreurs par l'intermédiaire de l'application.
2. Unité d'acquisition de tension Un maximum de 16 séries de batteries peut être utilisé pour l'échantillonnage de tension en temps réel.
La tension totale est supérieure à 18V (support triennal lithium 7-16 série, support lithium fer phosphate
7-16série, titanate de lithium 10-16série)
3. Prélèvement de température Prélèvement de la température de surface de la cellule, température ambiante, tube MOS
la température et la température du circuit de compensation.
4. Le calcul du SOC Calculer la capacité restante de la batterie et obtenir l' état de fonctionnement de la batterie
emballé plus intuitivement.
5. MOS Activer Activer à travers le tube MOS, allumer / éteindre le circuit électrique.
6. Détection de la tension totale Vous pouvez vérifier si la précharge est terminée et détecter la tension totale de la batterie.
7Détection du courant Détection du courant en temps réel, protection contre le court-circuit, réveil en veille et autres fonctions.
8. Équilibre de la batterie Maintenance efficace de la batterie grâce à des résistances passives consomment une énergie équilibrée
Améliorer la cohérence Les paramètres peuvent être réglés pour atteindre l'équilibre actif après avoir satisfait aux conditions.
Le courant de compensation peut être réglé à un maximum de 100 mA
Paramètres techniques
| NOM | Fonction | Détails | Nom de l'entreprise | |||
| 1 | Dent bleue intégrée | Prise en charge Android et iPhone | Vérifiez les paramètres et définissez les paramètres BMS via la connexion de la dent bleue | |||
| 2 | la série peut être détectée | Piles au lithium de la série 8S | Connectez-vous au Bluetooth pour régler les paramètres. | |||
| 3 | cellule de soutien | Lithium ternaire, phosphate de fer de lithium, titanate de lithium | Connectez Bluetooth pour régler le type de cellule avec une touche (la tension de protection de l'unité sera modifiée de manière adaptative) | |||
| 4 | mode d'alimentation électrique | batterie autoalimentée, entrée en courant continu de 18 à 36 V | Entrez automatiquement en mode faible consommation | |||
| 5 | détection de tension unitaire |
L'erreur dans l'ensemble de la plage de travail est inférieure à 20 mV L'erreur typique est inférieure à 10 mV |
différenciation 1mV | |||
| 6 | Détection hors ligne de la tension de l'unité | le soutien | ||||
| 7 | le solde | Balance passive maximale de 100 mA | Vous pouvez définir des paramètres pour répondre aux conditions et puis l'équilibre manuel | |||
| 8 | détection de température | -40 ~ 125 °C | Le BMS dispose de canaux intégrés de balance /MOS/2 et peut être connecté à 2 canaux externes | |||
| 9 | détection de la tension de la prise | Plage de détection 0-100V < 0,5% FSR ((plage complète de l'échelle) | ||||
| 10 | détection de courant | déviation -150~300A, erreur < 0,5% FSR | ||||
| 11 | Précision de l'estimation du SOC | erreur < 8% | Selon la répétition | |||
| 12 | Capacité totale AH | La valeur cumulée est la moitié de la valeur de charge et de décharge | ||||
| 13 | protection contre le court-circuit | désactivé par défaut | peut être réglé | |||
| 14 | enregistrement d'erreur | le soutien | Connectez-vous au Bluetooth pour afficher les journaux du système et télécharger sur la plateforme | |||
| 15 | Consommation de puissance de travail | Le système d'exploitation doit être équipé d'un système d'exploitation électrique. | ||||
| 16 | consommation d'énergie en veille | Pour les appareils à combustion | Réveil automatique lorsque la charge et la décharge sont détectées | |||
| 17 | température de fonctionnement | -40 ~ 85 °C | ||||
| 18 | température de stockage | -40 ~ 95 °C | ||||
| 19 | humidité de travail | 5% à 95% | ||||
| 20 | niveau de protection | Intérêt à l'environnement | ||||
| 21 | le poids | > 400 g | ||||
| 22 | Port du CAN | une série,supportant la gestion supérieure de l'ordinateur | Soit 485 soit CAN | |||
| 23 | 485 port | une série,supportant la gestion supérieure de l'ordinateur | Soit 485 soit CAN | |||
| 24 | Port TTL | une série,supportant la gestion supérieure de l'ordinateur | Soit 485 ou TTL | |||
| 25 | Port GPS | Un port public de série GPS et Bluetooth sont incompatibles | Choisissez entre l'interface Bluetooth et GPS | |||
| 26 | niveau de protection | Intérêt à l'environnement | ||||
| 27 |
Courant du tube MOS Le même port conçu La capacité de surcourant varie selon les différentes conditions de dissipation de chaleur |
8S-50A (4 paires de tubes MOS) noté 35 100A ((30s) prendre soin de la dissipation de chaleur, maximum soutenable 50A 8S-100A (8 paires de tubes MOS) noté 65 200A ((30s) prendre soin de la dissipation de chaleur, 100A maximale durable |
||||
| 28 | taille |

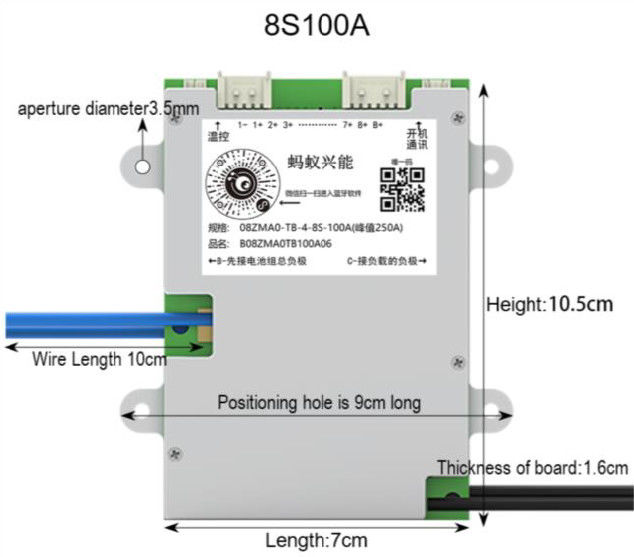

8S-50A:10.5*7*1.6cm (poids: 142g) 8S-100A:10.5*7*1.6cm ((poids: 178g) |
Les mesures ci-dessus sont effectuées manuellement. | |||
| 29 | ensemble d'accessoires | Une ligne d'équilibre pour 70 cm, 2 régulateurs de température, 1 ensemble d'interrupteur d'alimentation (poids 59g) | Donner en cadeau | |||
